工程简介

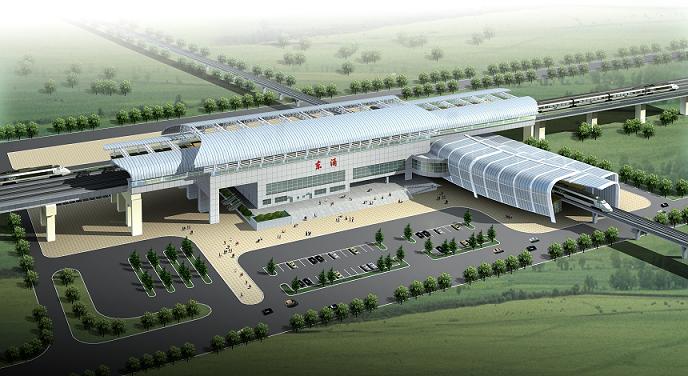

本工程为广深港客运专线广州至深圳段新建工程，该雨棚结构属于钢管桁架结构，共计23榀。钢管桁架上布设檩条，已盖设屋盖。每榀雨棚通过支座与基础拴接，销轴直径φ198mm，销轴共计46根。站台桥墩纵向之间用钢梁或混凝土梁连接，雨棚支座按一定距离分布在桥墩处或者纵梁处。钢梁为箱型截面，截面大小有1800mm*1800mm和1800*2400mm两种类型，顶底板及腹板厚度35mm。混凝土梁内布置6跟H型钢，H型钢截面为375*200*30*30。桥墩预埋有钢柱或H型钢。钢柱截面为1800mm*2000mm，顶底板及腹板厚度40mm。每座桥墩预埋H型钢6根，截面为300*200*35*30。
